ГОСТ 15522-70 : ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ С УМЕНЬШЕННЫМ РАЗМЕРОМ «ПОД КЛЮЧ» КЛАССА ТОЧНОСТИ В. КОНСТРУКЦИЯ И РАЗМЕРЫ

Интернациональное название:

Hexagon lock-nuts with reduced width across flats, product grade B. Construction and dimensions

1. Настоящий стандарт распространяется на шестигранные низкие гайки с уменьшенным размером «под ключ» класса точности В с диаметром резьбы от 8 до 48 мм.

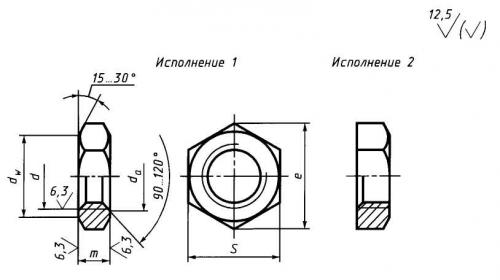

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
3. Резьба - по ГОСТ 24705.
3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1.
3б. Допустимые дефекты поверхности гаек и методы контроля - по ГОСТ 1759.3.
3а, 3б. (Введены дополнительно, Изм. № 5).
4. (Исключен, Изм. № 5).
5. Технические требования - по ГОСТ 1759.0.
6. (Исключен, Изм. № 2).
7. Масса гаек указана в приложении 1.
8. (Исключен, Изм. № 4).


мм


Номинальный диаметр резьбы d
8
10
12
(14)
16
(18)
20
(22)
24
(27)
30
36
42
48
Шаг
резьбы
крупный
1,25
1,5
1,75
2
2,5
3
3,5
4
4,5
5
мелкий
1
1,25
1,5
2
3
Размер «под ключ» S
12
14
17
19
22
24
27
30
32
36
41
50
60
70
Диаметр описанной окружности е, не менее
13,1
15,3
18,7
20,9
23,9
26,2
29,6
33,0
35,0
39,6
45,2
55,4
66,4
76,9
dа
не менее
8
10
12
14
16
18
20
22
24
27
30
36
42
48
не более
8,75
10,8
13,0
15,1
17,3
19,4
21,6
23,8
25,9
29,2
32,4
38,9
45,4
51,8
dw, не менее
10,6
12,5
15,5
17,2
20,1
22,0
24,8
27,7
29,5
33,2
38,0
46,6
55,9
64,7
Высота m
4,0
5,0
6,0
7,0
8,0
9,0
10,0
11,0
12,0
13,5
15,0
18,0
21,0
24,0

Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения гайки исполнения 1 с диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, без покрытия:

Гайка М12-6Н.04 ГОСТ 15522-70

То же, исполнения 2, с мелким шагом резьбы с полем допуска 6Н, класса прочности 05, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:

Гайка 2М121,25-6Н.05.40Х.016 ГОСТ 15522-70

ПРИЛОЖЕНИЕ 1
Справочное

Масса стальных гаек (исполнение 1)  с крупным шагом резьбы

Номинальный диаметр резьбы d, мм
Теоретическая масса 1000 шт. гаек, кг
Номинальный диаметр резьбы d, мм
Теоретическая масса 1000 шт. гаек, кг
Номинальный диаметр резьбы d, мм
Теоретическая масса 1000 шт. гаек, кг
8
2,116
18
17,222
30
87,045
10
3,416
20
25,153
36
161,395
12
6,257
22
34,137
42
278,715
14
8,621
24
39,868
48
448,428
16
13,414
27
56,850



Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умно­жить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 7).
