ГОСТ 4028-63 Гвоздь строительный





ГОСТ 4028-63

Гвоздь строительный

Building nail


_____________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Условный диаметр стержня d Длина гвоздя l Размер а Наименьший диаметр головки D
1,8 32 – 3,5
40 – 3,5
50 – 3,5
60 – 3,5
2 40 1,75 4
50 1,75 4
2,5 50 2,2 5
60 2,2 5
3 70 2,65 6
80 2,65 6
3,5 90 3,1 7
4 100 3,55 7,5
120 3,55 7,5
5 120 4,45 9
150 4,45 9
6 150 5,3 11
200 5,3 11
8 250 7,13 14

______________________________________МАССА

Размер гвоздей dxl мм Масса 1000 круглыx гвоздей кг
0,8х8 0,032
0,8х12 0,051
1,0х16 0,1
1,2х16 0,147
1,2х20 0,183
1,2х25 0,219
1,4х25 0,302
1,4х32 0,385
1,4х40 0,482
1,6х25 0,397
1,6х40 0,633
1,6х50 0,791
1,8х32 0,64
1,8х40 0,787
1,8х50 0,967
1,8х60 1,16
2,0х40 0,949
2,0х50 1,19
2,5х50 1,87
2,5х60 2,23
3,0х70 3,77
3,0х80 4,33
3,5х90 6,6
4,0х100 9,5
4,0х120 11,5
5,0х120 17,8
5,0х150 21,9
6,0х150 32,4
6,0х200 43,1
8,0х250 96,2
__________________ВНЕШНИЙ ВИД

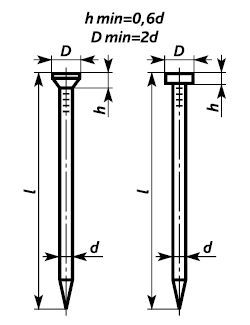

________________________ЧЕРТЕЖ


Пример условного обозначения гвоздя с плоской головкой с диаметром стержня 1,2 мм и длиной 25 мм: Гвоздь П 1,2х25 ГОСТ 4028-63.
То же, с конической головкой круглых диаметром 2,5 мм, длиной 60 мм: Гвоздь К 2,5х60 ГОСТ 4028-63.
То же, трефовых: Гвоздь Т 2,5х60 ГОСТ 4028-63.
То же, трефовых с перемычками: Гвоздь ТП 2,5х60 ГОСТ 4028-63.

Внимание!
•  Масса 1000 гвоздей трефовых на 15%, а трефовых с перемычками на 12% меньше массы 1000 гвоздей круглых того же размера.
Диаметр стержня d Длина гвоздя l
0,8 8
12
1 16
1,2 16
20
25
1,4 25
32
40
1,6 25
40
50
