ГОСТ 5916-70 / DIN 439 Гайка шестигранная низкая класса точности В





ГОСТ 5916-70 / DIN 439

Гайка шестигранная низкая класса точности В
Hexagon lock-nut, product grade B

___________________________________________________________________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Номинальный диаметр резьбы d (1) (1,4) 1,6 2 2,5 3 (3,5) 4 5 6 8 10 12 (14) 16 (18) 20 (22) 24 (27) 30 36 42 48
Шаг резьбы крупный 0,25 0,3 0,35 0,4 0,45 0,5 0,6 0,7 0,8 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
мелкий 1 1,25 1,5 2 3
Размер «под ключ» S 3,2 4 5 5,5 6 7 8 10 13 16 18 21 24 27 30 34 36 41 46 55 65 75
Диаметр описанной
окружности е не менее
3,3 4,2 5,3 5,9 6,4 7,5 8,6 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33 37,3 39,6 45,2 50,9 60,8 71,3 82,6
не менее 1 1,4 1,6 2 2,5 3 3,5 4 5 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
не более 1,15 1,61 1,84 2,3 2,9 3,45 4 4,6 5,75 6,75 8,75 10,8 13 15,1 17,3 19,4 21,6 23,8 25,9 29,2 32,4 38,9 45,4 51,8
dw не менее 2,9 3,6 4,5 5 5,4 6,3 7,2 9 11,7 14,5 16,5 19,2 22 24,8 27,7 31,4 33,2 38 42,7 51,1 59,9 69,4
Высота m (h14 для d<12; h15 для M12<d<M18; h16 для d>M18) 0,8 1 1,2 1,6 1,8 2 2,2 2,7 3,2 4 5 6 7 8 9 10 11 12 13,5 15 18 21 24

_______________________________________________________________________________________________________ МАССА

Номинальный диаметр резьбы d мм 1 1,4 1,6 2 2,5 3 3,5 4 5 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
Теоретическая маса 1000 шт. гаек кг 0,037 0,038 0,057 0,074 0,163 0,218 0,276 0,431 0,656 1,254 2,667 5,020 6,840 11,67 17,68 25,98 35,53 50,01 59,79 88,06 127,15 216,99 360,63 558,12

Пример условного обозначения гайки исполнения 1 с диаметром резьбы d=12 мм, с размером «под ключ» S=18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04, без покрытия: Гайка М12-6Н.04 (S18) ГОСТ 5916-70.
То же, исполнения 2, с размером «под ключ» S=19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 05, из стали марки 40Х, с покрытием 01 толщиной 6 мкм: Гайка 2М12х1,25-6Н.05.40Х.016 ГОСТ 5916-70..

Внимание!
• Размеры гаек, заключенные в скобки, применять не рекомендуется. • Предельные отклонения высоты гаек M1-М6, изготавливаемых вырубкой – по соответствующим стандартам на материал. • Резьба – по ГОСТ 24705. • Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля – по ГОСТ 1759.1. • Допустимые дефекты поверхностей гаек и методы контроля – по ГОСТ 1759.3. • Технические требования – по ГОСТ 1759.0. • Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 – для алюминиевого сплава; 1,080 – для латуни.
________ВНЕШНИЙ ВИД

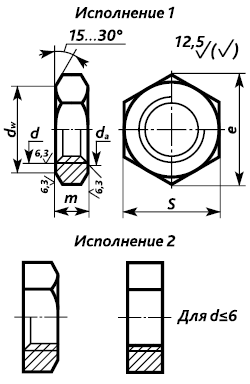

 _____________ЧЕРТЕЖ
