ГОСТ 10303-80





ГОСТ 10303-80

Заклепка с плоской головкой классов точности В и С
Flat-head rivet, product grade В and С

___________________________________________________________________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Диаметр стержня d 2 2,5 3 4 5 6 8 10 12 16 20 24 30 36
Диаметр головки D 3,8 4,8 5,5 7,5 9,5 11 14 16 20 25 32 40 50 60
Высота головки Н 1 1,2 1,6 2 2,5 3 4 5 6 8 10 12 15 18
Радиус под головкой r не более 0,2 0,4 0,5 0,6 0,8 1 1,2 1,6
Радиус округления головки r1 не более 0,5 0,7 1 1,3 2 2,6 3 4 5,3 6,6 8
Расстояние от основания головки до места замера диаметра l 3 4 6 8 10

_______________________________________________________________________________________________________ МАССА

Длина l мм Теоретическая масса 1000 шт. заклепок, кг, при номинальном диаметре стержня d мм
2 2,5 3 4 5 6 8 10 12 16 20 24 30 36
4 0,175 – – – – – – – – – – – – –
5 0,2 0,339 0,527 – – – – – – – – – – –
6 0,225 0,378 0,583 1,188 – – – – – – – – – –
7 0,249 0,416 0,638 1,287 – – – – – – – – – –
8 0,274 0,455 0,694 1,385 2,431 – – – – – – – – –
9 0,299 0,494 0,749 1,484 2,586 – – – – – – – – –
10 0,323 0,532 0,805 1,582 2,74 4,135 – – – – – – – –
12 – 0,609 0,916 1,78 3,048 4,578 – – – – – – – –
14 – 0,686 1,027 1,977 3,356 5,022 9,63 – – – – – – –
16 – – 1,138 2,174 3,665 5,466 10,42 16,47 – – – – – –
18 – – 1,248 2,372 3,973 5,91 11,21 17,71 28,45 – – – – –
20 – – – 2,569 4,281 6,354 11,99 18,94 30,23 – – – – –
22 – – – 2,766 4,589 6,798 12,78 20,17 32 – – – – –
24 – – – 2,964 4,898 7,242 13,57 21,4 33,78 63,55 – – – –
26 – – – 3,161 5,206 7,686 14,36 22,64 35,55 66,71 – – – –
28 – – – 3,358 5,514 8,13 15,15 23,87 37,33 69,87 – – – –
30 – – – 3,555 5,822 8,57 15,94 25,1 39,1 73,02 – – – –
32 – – – 3,753 6,131 9,02 16,73 26,34 40,88 76,18 131,7 – – –
34 – – – – 6,439 9,46 17,52 27,57 42,66 79,34 136,7 – – –
36 – – – – 6,747 9,9 18,31 27,8 44,3 82,49 141,6 – – –
38 – – – – 7,053 10,35 19,1 30,04 46,21 85,65 146,5 – – –
40 – – – – 7,364 10,79 19,89 31,27 47,98 88,81 151,5 – – –
42 – – – – 7,672 11,24 20,68 32,5 49,76 91,96 156,4 – – –
45 – – – – 8,134 11,9 21,86 34,35 52,42 96,7 163,8 – – –
48 – – – – 8,597 12,57 23,04 36,2 55,08 101,4 171,2 – – –
50 – – – – 8,905 13,01 23,83 37,43 56,86 104,6 176,1 277,3 – –
52 – – – – 9,213 13,46 24,62 38,67 58,64 107,7 181,1 284,4 – –
55 – – – – 9,676 14,12 25,8 40,52 61,3 112,5 188,5 295 – –
58 – – – – 10,14 14,79 26,99 42,37 63,95 117,2 195,9 305,7 – –
60 – – – – 10,45 15,23 27,78 43,6 65,74 120,4 200,8 312,8 527,7 815,9
65 – – – – – – – 46,68 70,18 128,3 213,1 330,5 555,4 855,8
70 – – – – – – – 49,77 74,62 136,2 225,4 348,3 583,1 895,8
75 – – – – – – – 52,85 79,06 144 237,8 366 610,9 935,7
80 – – – – – – – 55,93 83,49 151,94 250,1 383,8 638,7 975,7
85 – – – – – – – 59,01 87,93 159,83 262,4 401,6 666,4 1015,6
90 – – – – – – – – 92,37 167,72 274,7 419,3 694,1 1055,6
95 – – – – – – – – – 175,62 287,1 437,1 721,9 1095,5
100 – – – – – – – – – 183,53 299,4 454,8 749,6 1135,5
110 – – – – – – – – – 199,29 324,1 490,3 805,1 1215,4
120 – – – – – – – – – – 348,8 525,9 860,6 1295,3
130 – – – – – – – – – – 373,4 561,4 916,1 1375,2
140 – – – – – – – – – – 398,1 596,9 971,6 1455,1
150 – – – – – – – – – – 422,7 632,4 1027,1 1534,9
160 – – – – – – – – – – – 667,9 1082,6 1614,9
170 – – – – – – – – – – – 703,4 1138,1 1694,8
180 – – – – – – – – – – – 738,9 1193,5 1774,7

________ВНЕШНИЙ ВИД

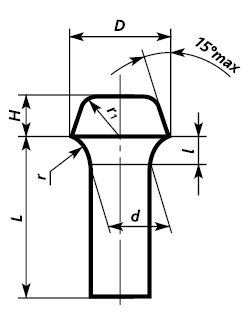

 _____________ЧЕРТЕЖ



РАЗМЕРЫ В МИЛЛИМЕТРАХ

Диаметр стержня d Длина L
2 4-10
2,5 5-14
3 5-18
4 6-32
5 8-60
6 10-60
8 14-60
10 16-85
12 18-90
16 24-110
20 32-150
24 50-180
30 60-180
36 60-180


Пример условного обозначения заклепки с плоской головкой класса точности В диаметром d=8 мм, длиной L=20 мм, из материала группы 00, без покрытия: Заклепка 8 х 20.00 ГОСТ 10303-80.

Внимание!
• Длина заклепок должна выбираться из следующего ряда: 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150,160, 170, 180 мм. • Для определения массы заклепок, изготовляемых из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты: 0,356 – для алюминиевого сплава, 1,080 – для латуни, 1,134 – для меди.
