ГОСТ 15591-70 Болт с шестигранной уменьшенной головкой класса точности C





ГОСТ 15591-70

Болт с шестигранной уменьшенной головкой класса точности C
Hexagon reduced head bolt, product grade C

___________________________________________________________________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Номинальный диаметр резьбы d 6 8 10 12 (14) 16 (18) 20 (22) 24 (27) 30 36 42 48
Шаг резьбы 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
Диаметр стержня d1 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
Размер «под ключ» S 10 12 14 17 19 22 24 27 30 32 36 41 50 60 70
Высота головки k 4 5 6 7 8 9 10 11 12 13 15 17 20 23 26
Высота головки k1 4,2 5,3 6,4 7,5 8,8 10 12 12,5 14 15 17 18,7 22,5 26 30
Диаметр описанной окружности е не менее 10,9 13,1 15,3 18,7 20,9 23,9 26,2 29,6 33 35 39,6 45,2 55,4 66,4 76,9
dw не менее 8,7 10,5 12,5 15,5 17,2 20,1 22 24,8 27,7 29,5 33,2 38 46,6 55,9 64,7
hw не менее 0,15 0,2 0,25
не более 0,6 0,8

________________________________________________________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Длина болта
l мм
Длина резьбы l и расстояние от опорной поверхности головки до оси отверстия в стержне l1 при номинальном диаметре резьбы d (знаком / отмечены болты с резьбой по всей длине стержня)
6 8 10 12 (14) 16 18 20 (22) 24 (27) 30 36 42 48
l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b
8 / /
10 / / /
12 / / /
14 10 / / / /
16 12 / 12 / / / /
(18) 14 / 14 / 14 / / / /
20 16 / 16 / 16 / 15 / / / /
(22) 18 18 18 / 18 / 17 / 17 / / /
25 21 18 21 / 21 / 20 / 20 / 19 / / /
(28) 24 18 24 22 24 / 23 / 23 / 22 / 22 / / /
30 26 18 26 22 26 / 25 / 25 / 24 / 24 / 24 / /
(32) 28 18 28 22 28 26 27 / 27 / 26 / 26 / 26 / 25 / /
35 31 18 31 22 31 26 30 30 30 / 29 / 29 / 29 / 28 / 28 / /
(38) 34 18 34 22 34 26 33 30 33 / 32 / 32 / 32 / 31 / 31 / /
40 36 18 36 22 36 26 35 30 35 34 34 / 34 / 34 / 33 / 33 / 32 / /
45 41 18 41 22 41 26 40 30 40 34 39 38 39 / 39 / 38 / 38 / 37 / 36 /
50 46 18 46 22 46 26 45 30 45 34 44 38 44 42 44 / 43 / 43 / 42 / 41 / 40 /
55 51 18 51 22 51 26 50 30 50 34 49 38 49 42 49 46 48 / 48 / 47 / 46 / 45 / /
60 56 18 56 22 56 26 55 30 55 34 54 38 54 42 54 46 53 50 33 / 52 / 51 / 50 / 48 /
65 61 18 61 22 61 26 60 30 60 34 59 38 59 42 59 46 58 50 58 54 57 / 56 / 55 / 33 / /
70 66 18 66 22 66 26 65 30 65 34 64 38 64 42 64 46 63 50 63 54 62 60 61 / 60 / 58 / 58 /
75 71 18 71 22 71 26 70 30 70 34 69 38 69 42 69 46 68 50 68 54 67 60 66 66 65 / 63 / 63 /
80 76 18 76 22 76 26 75 30 75 34 74 38 74 42 74 46 73 50 73 54 72 60 71 66 70 / 68 / 68 /
(85) 81 18 81 22 81 26 80 30 80 34 79 38 79 42 79 46 78 50 78 54 77 60 76 66 73 / 73 / 73 /
90 86 18 86 22 86 26 85 30 85 34 84 38 84 42 84 46 83 50 83 54 82 60 81 66 80 78 78 / 78 /
(95) 91 22 91 26 90 30 90 34 89 38 89 42 89 46 88 50 88 54 87 60 86 66 85 78 83 / 83 /
100 96 22 96 26 95 30 95 34 94 38 94 42 94 46 93 50 93 54 92 60 91 66 90 78 88 / 88 /
(105) 101 26 100 30 100 34 99 38 99 42 99 46 98 50 98 54 97 60 96 66 95 78 93 90 93 /
110 106 26 105 30 105 34 104 38 104 42 104 46 103 50 103 54 102 60 101 66 100 78 98 90 98 /
(115) 111 26 110 30 110 34 109 38 109 42 109 46 108 50 108 54 107 60 106 66 105 78 103 90 103 102
120 116 26 115 30 115 34 114 38 114 42 114 46 113 50 113 54 112 60 111 66 110 78 108 90 108 102
(125) 121 26 120 30 120 34 119 38 119 42 119 46 118 50 118 54 117 60 116 66 115 78 113 90 113 102
130 126 32 125 36 125 40 124 44 124 48 124 52 123 56 123 60 122 66 121 72 120 84 118 96 118 108
140 136 32 135 36 135 40 134 44 134 48 134 52 133 56 133 60 132 66 131 72 130 84 128 96 128 108
150 146 32 145 36 145 40 144 44 144 48 144 52 143 56 143 60 142 66 141 72 140 84 138 96 138 108
160 156 32 155 36 155 40 154 44 154 48 154 52 153 56 153 60 152 66 151 72 150 84 148 96 148 108
170 166 32 165 36 165 40 164 44 164 48 164 52 163 56 163 60 162 66 161 72 160 84 158 96 158 108
180 176 32 175 36 175 40 174 44 174 48 174 52 173 56 173 60 172 66 171 72 170 84 168 96 168 108
190 186 32 185 36 185 40 184 44 184 48 184 52 183 56 183 60 182 66 181 72 180 84 178 96 178 108
200 196 32 195 36 195 40 194 44 194 48 194 52 193 56 193 60 192 66 191 72 190 84 188 96 188 108
220 215 49 215 53 214 57 214 61 214 65 213 69 213 73 212 79 211 85 210 97 208 109 208 121
240 235 49 235 53 234 57 234 61 234 65 233 69 233 73 232 79 231 85 230 97 228 109 228 121
260 255 49 255 53 254 57 254 61 254 65 253 69 253 73 252 79 251 85 250 97 248 109 248 121
280 275 53 274 57 274 61 274 65 273 69 273 73 272 79 271 85 270 97 268 109 268 121
300 295 53 294 57 294 61 294 65 293 69 293 73 292 79 291 85 290 97 288 109 288 121

_______________________________________________________________________________________________________ МАССА

Длина
болта l мм
Теоретическая масса 1000 шт. болтов кг, при номинальном диаметре резьбы d мм
6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
8 4,105 7,732
10 4,454 8,458 13,57
12 4,804 9,184 14,71
14 5,153 9,91 15,85 25,09
16 5,502 10,64 16,99 26,73 35,04
18 5,851 11,36 18,12 28,37 37,28 55,8
20 6,201 12,09 19,26 30,01 39,52 58,75 75,63
22 6,55 12,81 20,4 31,65 41,76 61,7 79,39
25 7,074 13,9 22,11 34,11 45,11 66,12 84,95 111,5
28 7,598 15,15 23,81 36,57 48,47 70,54 90,51 118,4
30 7,947 15,94 24,95 38,21 50,71 73,49 94,21 123 156,5
32 8,296 16,72 26,32 39,85 52,95 76,44 97,92 127,6 162,1 195,6
35 8,82 17,91 28,17 42,59 56,3 80,86 103,5 134,6 170,5 205,6 279
38 9,344 19,09 30,02 45,26 59,66 85,28 109 141,5 178,9 215,6 291,7
40 9,693 19,88 31,25 47,03 64,56 88,23 112,7 146,1 184,5 222,2 300,2 400,7
45 10,566 21,86 34,34 51,48 70,6 96,26 122 157,7 198,5 238,8 321,3 426,8
50 11,439 23,83 37,42 55,92 76,55 104,2 132,2 169,2 212,6 255,4 342,5 452,8 712,6
55 12,312 25,81 40,51 60,36 82,7 112,1 142,2 181,9 226,6 272 363,7 478,9 750,3 1124
60 13,186 27,78 43,59 64,8 88,74 120 152,2 194,3 242,6 288,6 384,9 504,9 787,9 1175
65 14,059 29,76 46,68 69,25 94,79 127,8 162,2 206,6 257,5 307,4 406 531 825,5 1226 1729
70 14,932 31,73 49,76 73,69 100,8 135,8 172,2 218,9 272,4 325,2 429,5 557 863,2 1278 1796
75 15,805 33,71 52,85 78,13 106,9 143,7 182,2 231,3 287,4 342,9 452 585,6 900,8 1329 1863
80 16,678 35,68 55,93 82,57 112,9 151,6 192,2 243,6 302,3 360,7 474,4 613,4 938,4 1380 1930
85 17,551 37,65 56,02 87,02 119 154,9 202,2 256 317,2 378,5 496,9 641,1 976 1432 1998
90 18,424 39,63 62,1 91,46 125 167,4 212,2 268,3 332,2 396,2 519,4 668,9 1018 1483 2065
95 41,6 65,19 95,9 131,1 175,2 222,2 280,6 347,1 414 541,9 696,7 1059 1534 2132
100 43,58 68,27 100,3 137,1 183,1 232,2 293 362 431,8 564,4 724,4 1098 1586 2199
105 71,36 104,8 143,2 191 242,1 305,3 377 449,6 586,9 752,2 1138 1645 2266
110 74,44 109,2 149,2 198,9 252,1 317,7 391,9 467,3 609,4 780 1178 1699 2332
115 77,52 113,7 155,3 206,8 262,1 330 406,8 485,1 631,9 807,7 1218 1753 2409
120 80,61 118,1 161,3 214,7 272,1 342,3 421,8 502,9 654,4 835,5 1258 1808 2480
125 83,7 122,6 167,4 222,6 282,1 354,7 436,7 520,6 676,8 863,3 1298 1863 2550
130 86,78 127 173,4 230,5 292,1 367 451,6 538,4 699,3 891 1338 1917 2623
140 92,94 135,9 185,5 246,3 312,1 391,7 481,5 574 744,3 946,6 1418 2026 2765
150 99,11 144,8 197,6 262,1 332,1 416,4 511,3 609,5 789,3 1002 1498 2135 2907
160 105,3 153,6 207,7 277,9 352,1 441,1 541,2 645 834,3 1058 1578 2244 3049
170 111,4 162,5 221,8 293,7 372,1 465,7 571 680,6 879,3 1113 1658 2353 3191
180 117,6 171,4 233,9 309,5 392,1 490,4 600,9 716,1 924,3 1169 1738 2461 3333
190 123,8 180,3 246 325,3 412,1 515,1 630,8 751,6 969,2 1224 1818 2570 3475
200 130 189,2 258 341,1 432,1 539,8 660,7 787,2 1014 1280 1898 2679 3618
220 207 282,2 372,7 472,1 589,1 720,4 858,2 1104 1391 2058 2897 3902
240 224,7 306,4 404,3 512 638,5 780,1 929,4 1194 1502 2218 3115 4186
260 245,5 330,6 435,9 552 687,6 839,9 1000 1284 1613 2378 3332 4471
280 354,8 467,5 592 737,2 899,5 1072 1374 1724 2538 3550 4755
300 378 499 632 786,6 959,3 1143 1464 1835 2698 3768 5039
________ВНЕШНИЙ ВИД

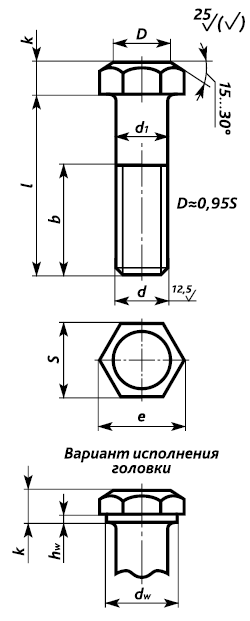

_____________ЧЕРТЕЖ



Пример условного обозначения болта исполнения 1 с диаметром резьбы d=24 мм, длиной l=120 мм, класса прочности 4.6: Болт М24×120.46 ГОСТ 15591-70.
То же, класса прочности 5.6, исполнения 2: Болт 2М24×120.56 ГОСТ 15591-70.


Внимание!
• Резьба – • Резьба – по ГОСТ 24705. • Сбег и недорез резьбы – по ГОСТ 27148. • Концы болтов – по ГОСТ 12414. • Радиус под головкой – по ГОСТ 24670. • Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля – по ГОСТ 1759.1. • Допустимые дефекты поверхности болтов и методы контроля – по ГОСТ 1759.2. • Технические требования – по ГОСТ 1759.0. • Размеры болтов, заключенные в скобки, применять не рекомендуется. • Для определения массы болтов из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 – для алюминиевых сплавов; 1,080 – для латуни.
