Главная

ГОСТ 7798-70 Болт с шестигранной головкой класса точности B





ГОСТ 7798-70

Болт с шестигранной головкой класса точности B
Hexagon bolt, product grade B

___________________________________________________________________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Номинальный диаметр резьбы d 6 8 10 12 (14) 16 (18) 20 (22) 24 (27) 30 36 42 48
Шаг резьбы крупный 1 1,25 1,5 1,75 2 2,5 3 3,5 4 4,5 5
мелкий – 1 1,25 1,5 2 3
Диаметр стержня d1 6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
Размер «под ключ» S 10 13 16 18 21 24 27 30 34 36 41 46 55 65 75
Высота головки k 4 5,3 6,4 7,5 8,8 10 12 12,5 14 15 17 18,7 22,5 26 30
Диаметр описанной окружности е не менее 10,9 14,2 17,6 19,9 22,8 26,2 29,6 33 37,3 39,6 45,2 50,9 60,8 71,3 82,6
dw не менее 8,7 11,5 14,5 16,5 19,2 22 24,8 27,7 31,4 33,2 38 42,7 51,1 59,9 69,4
hw не менее 0,15 0,2 0,25
не более 0,6 0,8

________________________________________________________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Длина болта l мм Длина резьбы b и расстояние от опорной поверхности головки до оси отверстия в стержне l1 при номинальном диаметре резьбы d (знаком × отмечены болты с резьбой на всей длине стержня)
6 8 10 12 (14) 16 (18) 20 (22) 24 (27) 30 36 42 48
l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b l1 b
8 – × – × – – – – – – – – – – – – – – – – – – – – – – – – – –
10 – × – × – × – – – – – – – – – – – – – – – – – – – – – – – –
12 – × – × – × – – – – – – – – – – – – – – – – – – – – – – – –
14 10 × – × – × – × – – – – – – – – – – – – – – – – – – – – – –
16 12 × 12 × – × – × – × – – – – – – – – – – – – – – – – – – – –
(18) 14 × 14 × 14 × – × – × – × – – – – – – – – – – – – – – – – – –
20 16 × 16 × 16 × 15 × – × – × – × – – – – – – – – – – – – – – – –
(22) 18 18 18 × 18 × 17 × 17 × – × – × – – – – – – – – – – – – – – – –
25 21 18 21 × 21 × 20 × 20 × 19 × – × – × – – – – – – – – – – – – – –
(28) 24 18 24 22 24 × 23 × 23 × 22 × 22 × – × – × – – – – – – – – – – – –
30 26 18 26 22 26 × 25 × 25 × 24 × 24 × 24 × – × – – – – – – – – – – – –
(32) 28 18 28 22 28 26 27 × 27 × 26 × 26 × 26 × 25 × – × – – – – – – – – – –
35 31 18 31 22 31 26 30 30 30 × 29 × 29 × 29 × 28 × 28 × – × – – – – – – – –
(38) 34 18 34 22 34 26 33 30 33 × 32 × 32 × 32 × 31 × 31 × – × – – – – – – – –
40 36 18 36 22 36 26 35 30 35 34 34 × 34 × 34 × 33 × 33 × 32 × – × – – – – – –
45 41 18 41 22 41 26 40 30 40 34 39 38 39 × 39 × 38 × 38 × 37 × 36 × – – – – – –
50 46 18 46 22 46 26 45 30 45 34 44 38 44 42 44 × 43 × 43 × 42 × 41 × 40 × – – – –
55 51 18 51 22 51 26 50 30 50 34 49 38 49 42 49 46 48 × 48 × 47 × 46 × 45 × – × – –
60 56 18 56 22 56 26 55 30 55 34 54 38 54 42 54 46 53 50 53 × 52 × 51 × 50 × 48 × – –
65 61 18 61 22 61 26 60 30 60 34 59 38 59 42 59 46 58 50 58 54 57 × 56 × 55 × 53 × – –
70 66 18 66 22 66 26 65 30 65 34 64 38 64 42 64 46 63 50 63 54 62 60 61 × 60 × 58 × 58 ×
75 71 18 71 22 71 26 70 30 70 34 69 38 69 42 69 46 68 50 68 54 67 60 66 66 65 × 63 × 63 ×
80 76 18 76 22 76 26 75 30 75 34 74 38 74 42 74 46 73 50 73 54 72 60 71 66 70 × 68 × 68 ×
(85) 81 18 81 22 81 26 80 30 80 34 79 38 79 42 79 46 78 50 78 54 77 60 76 66 75 × 73 × 73 ×
90 86 18 86 22 86 26 85 30 85 34 84 38 84 42 84 46 83 50 83 54 82 60 81 66 80 78 78 × 78 ×
(95) – – 91 22 91 26 90 30 90 34 89 38 89 42 89 46 88 50 88 54 87 60 86 66 85 78 83 × 83 ×
100 – – 96 22 96 26 95 30 95 34 94 38 94 42 94 46 93 50 93 54 92 60 91 66 90 78 88 × 88 ×
(105) – – – – 101 26 100 30 100 34 99 38 99 42 99 46 98 50 98 54 97 60 96 66 95 78 93 90 93 ×
110 – – – – 106 26 105 30 105 34 104 38 104 42 104 46 103 50 103 54 102 60 101 66 100 78 98 90 98 ×
(115) – – – – 111 26 110 30 110 34 109 38 109 42 109 46 108 50 108 54 107 60 106 66 105 78 103 90 103 102
120 – – – – 116 26 115 30 115 34 114 38 114 42 114 46 113 50 113 54 112 60 111 66 110 78 108 90 108 102
(125) – – – – 121 26 120 30 120 34 119 38 119 42 119 46 118 50 118 54 117 60 116 66 115 78 113 90 113 102
130 – – – – 126 32 125 36 125 40 124 44 124 48 124 52 123 56 123 60 122 66 121 72 120 84 118 96 118 108
140 – – – – 136 32 135 36 135 40 134 44 134 48 134 52 133 56 133 60 132 66 131 72 130 84 128 96 128 108
150 – – – – 146 32 145 36 145 40 144 44 144 48 144 52 143 56 143 60 142 66 141 72 140 84 138 96 138 108
160 – – – – 156 32 155 36 155 40 154 44 154 48 154 52 153 56 153 60 152 66 151 72 150 84 148 96 148 108
170 – – – – 166 32 165 36 165 40 164 44 164 48 164 52 163 56 163 60 162 66 161 72 160 84 158 96 158 108
180 – – – – 176 32 175 36 175 40 174 44 174 48 174 52 173 56 173 60 172 66 171 72 170 84 168 96 168 108
190 – – – – 186 32 185 36 185 40 184 44 184 48 184 52 183 56 183 60 182 66 181 72 180 84 178 96 178 108
200 – – – – 196 32 195 36 195 40 194 44 194 48 194 52 193 56 193 60 192 66 191 72 190 84 188 96 188 108
220 – – – – – – 215 49 215 57 214 57 214 61 214 65 213 69 213 73 212 79 211 85 210 97 208 109 208 121
240 – – – – – – 235 49 235 57 234 57 234 61 234 65 233 69 233 73 232 79 231 85 230 97 228 109 228 121
260 – – – – – – 255 49 255 57 254 57 254 61 254 65 254 69 253 73 252 79 251 85 250 97 248 109 248 121
280 – – – – – – – – 275 57 274 57 274 61 274 65 273 69 273 73 272 79 271 85 270 97 268 109 268 121
300 – – – – – – – – 295 57 294 57 294 61 294 65 293 69 293 73 292 79 291 85 290 97 288 109 288 121

_______________________________________________________________________________________________________ МАССА

Длина
болта l мм		 Теоретическая масса 1000 шт. болтов кг, при номинальном диаметре резьбы d мм
6 8 10 12 14 16 18 20 22 24 27 30 36 42 48
8 4,306 8,668 – – – – – – – – – – – – –
10 4,712 9,394 16,68 – – – – – – – – – – – –
12 5,118 10,12 17,82 – – – – – – – – – – – –
14 5,524 10,85 18,96 27,89 – – – – – – – – – – –
16 5,93 11,57 20,1 29,48 43,98 – – – – – – – – – –
18 6,336 12,3 21,23 31,12 46,21 65,54 – – – – – – – – –
20 6,742 13,02 22,37 32,76 48,45 68,49 95,81 – – – – – – – –
22 7,204 13,52 23,51 34,4 50,69 71,44 99,52 – – – – – – – –
25 7,871 14,84 25,22 36,86 54,05 75,87 105,1 133,3 – – – – – – –
28 8,537 16,33 26,92 39,32 57,4 80,29 110,6 140,2 – – – – – – –
30 8,981 17,12 28,52 40,96 59,64 83,24 114,3 144,8 193 – – – – – –
32 9,426 17,91 29,43 42,59 61,87 86,19 118 149,4 198,6 237 – – – – –
35 10,09 19,09 31,28 45,34 65,24 90,62 123,6 156,3 207 246,9 340,6 – – – –
38 10,76 20,28 33,18 48 68,59 95,04 129,2 163,2 215,4 256,9 353,3 – – – –
40 11,2 21,07 34,36 49,78 71,25 97,99 132,9 167,8 221 263,5 361,8 474,8 – – –
45 12,31 23,04 37,45 54,22 77,3 105,7 142,1 179,4 235 280,1 373 500,9 – – –
50 13,42 25,02 40,53 58,67 83,35 113,6 152,4 190,9 249 296,7 404,1 526,9 834,5 – –
55 14,53 26,99 43,62 63,11 89,39 121,5 162,4 203,7 263,1 313,3 425,3 553 872,1 1304 –
60 15,64 28,97 46,7 67,55 95,44 129,4 172,4 216 278,9 329,9 446,5 579 909,8 1356 –
65 16,76 30,94 49,79 71,99 101,5 137,3 182,4 228,4 293,8 348,8 467,7 605,1 947,4 1407 2009
70 17,87 32,91 52,87 76,44 107,5 145,2 192,4 240,7 308,8 366,5 491,1 631,1 985 1458 2076
75 18,98 34,89 55,96 80,88 113,6 153,1 202,4 253 323,7 384,3 513,6 659,7 1023 1509 2143
80 20,09 36,86 59,04 85,33 119,6 161 212,4 265 338,6 402,1 536,1 687,5 1061 1561 2211
85 21,2 38,84 62,13 89,77 125,7 168,9 222,4 277,7 353,6 419,8 558,6 715,2 1098 1612 2278
90 22,31 40,81 65,21 94,2 131,7 176,8 232,4 290,1 368,5 437,6 581 743 1141 1663 2345
95 – 42,79 68,3 98,64 137,8 184,7 242,4 302,4 383,4 455,4 603,5 770,8 1181 1715 2412
100 – 44,76 71,38 103,1 143,8 192,6 252,4 314,7 398,3 473,2 626 798,5 1221 1766 2479
105 – – 74,47 107,5 149,9 200,5 262,4 327,1 413,3 490,9 648,5 826,3 1261 1826 2546
110 – – 77,55 112 155,9 208,4 272,3 339,4 428,2 508,7 671 854,1 1301 1880 2614
115 – – 80,63 116,4 162 216,3 282,3 351,8 443,1 526,5 693,5 881,8 1341 1934 2690
120 – – 83,72 120,9 168 224,2 292,3 364,1 458,1 544,2 716 909,6 1381 1989 2760
125 – – 86,8 125,3 174 232,1 302,3 376,4 473 562 738,5 937,4 1421 2043 2831
130 – – 89,89 129,7 180,1 240 312,3 388,8 487,9 579,8 761 965,2 1461 2098 2903
140 – – 96,06 138,6 192,2 255,8 332,3 413,5 517,8 615,3 806 1021 1541 2207 3045
150 – – 102,18 147,5 204,3 271,6 352,3 438,1 547,6 650,8 850,1 1076 1621 2315 3187
160 – – 108,38 156,4 216,4 287,4 372,3 462,8 577,5 686,4 895,9 1132 1701 2424 3329
170 – – 114,58 165,3 228,5 303,2 392,3 487,5 607,4 721,9 940,9 1188 1780 2533 3471
180 – – 120,68 174,2 240,6 319 412,3 512,2 637,2 757,5 985,9 1243 1860 2642 3614
190 – – 126,88 183,1 252,7 333,8 432,3 536,9 667,1 793 1031 1299 1940 2751 3756
200 – – 133,08 191,9 264,7 350,6 452,2 561,5 697 828,6 1076 1354 2020 2860 3898
220 – – – 209,7 228,9 382,2 492,2 610,9 756,7 899,6 1166 1465 2180 3077 4182
240 – – – 227,5 313,1 413,8 532,2 660,3 816,4 970,8 1256 1576 2340 3295 4466
260 – – – 245,2 337,6 445,4 572,2 709,6 876,1 1042 1346 1687 2500 3513 4751
280 – – – – 361,5 476,9 612,2 759 935,9 1113 1436 1798 2660 3730 5035
300 – – – – 385,7 508,5 652,2 808,3 995,6 1184 1526 1910 2820 3948 5319
________ВНЕШНИЙ ВИД

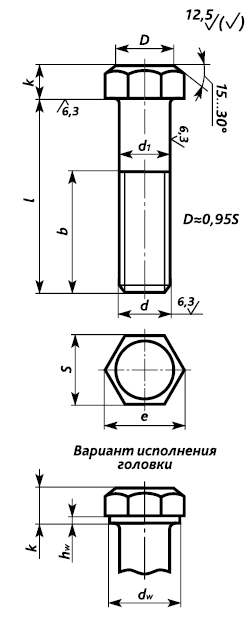

_____________ЧЕРТЕЖ





Пример условного обозначения болта исполнения 1 с диаметром резьбы d=12 мм, с размером «под ключ» S=18 мм, длиной l=60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:
Болт М12-6gх60.58 (S18) ГОСТ 7798-70.

То же, исполнения 2, с размером «под ключ» S=19 мм, с мелким шагом резьбы с полем допуска 6g, класса прочности 10.9, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:
Болт 2М12х1,25-6gх60.109.40Х.016 ГОСТ 7798-70.


Внимание!
Резьба – по ГОСТ 24705. • Сбег и недорез резьбы – по ГОСТ 27148. • Концы болтов – по ГОСТ 12414. • Радиус под головкой – по ГОСТ 24670. • Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля – по ГОСТ 1759.1. • Допустимые дефекты поверхности болтов и методы контроля – по ГОСТ 1759.2. • Технические требования – по ГОСТ 1759.0. • Размеры болтов, заключенные в скобки, применять не рекомендуется. • Для определения массы болтов из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 – для алюминиевых сплавов; 1,080 – для латуни.
