DIN 6916 Шайба плоская высокопрочная





DIN 6916

Шайба плоская высокопрочная

Structural washer


___________________________________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Под резьбу d d1 h c e
М12 13 24 3 1,6 0,5
М16 17 30 4 1,6 1
М20 21 37 4 2 1
М22 23 39 4 2 1
М24 25 44 4 2 1
М27 28 50 5 2,5 1
М30 31 56 5 2,5 1
М36 37 66 6 3 1,5

______________________________________МАССА

Под резьбу Вес 1000 шт. шайб кг
М12 7,03
М16 14,6
М20 19,6
М22 24,3
М24 30,6
М27 50,2
М30 63,2
М36 115
__________________ВНЕШНИЙ ВИД

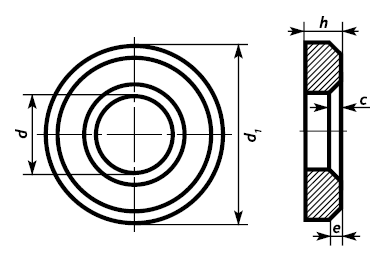

________________________ЧЕРТЕЖ


Используется для увеличения зоны давления при монтаже, соединении, креплении элементов конструкций и оборудования совместно с болтами, шпильками, гайками повышенного класса прочности с соответствующим размером метрической резьбы.
Производится из углеродистой стали. После производства возможно нанесение цинкового покрытия горячего или термодиффузионного метода.
