ГОСТ 4034-63 Гвоздь тарный круглый





ГОСТ 4034-63

Гвоздь тарный круглый

Round box nail


__________________РАЗМЕРЫ В МИЛЛИМЕТРАХ

Диаметр
стержня d		 Длина
гвоздя l		 Диаметр головки D
Номин. Пред. откл.
1,4 25 3,5 ±0,2
30 3,5 ±0,2
1,6 25 4 ±0,2
35 4 ±0,2
1,8 32 4,5 ±0,2
40 4,5 ±0,2
45 4,5 ±0,2
2 40 5 ±0,2
45 5 ±0,2
2,2 50 5,5 ±0,3
2,5 50 6 ±0,3
60 6 ±0,3
3 70 6,5 ±0,3
80 6,5 ±0,3

Диаметр
стержня d		 Длина
гвоздя l		 Диаметр головки D
Номин. Пред. откл.
1,6 25 4,0 ±0,2
35 4,0 ±0,2
1,8 32 4,5 ±0,2
40 4,5 ±0,2
45 4,5 ±0,2
2,0 40 5,0 ±0,2
45 5,0 ±0,2
2,2 50 5,5 ±0,3
2,5 50 6,0 ±0,3
60 6,0 ±0,3
3,0 70 6,5 ±0,3
80 6,5 ±0,3
________________________________________МАССА

Гвозди с плоской головкой Гвозди с конической головкой
Размер dxl мм Масса
1000 шт. кг		 Размен
dxl мм		 Масса
1000 шт. кг
1,4x25 0,291 1,6x25 0,384
1,4x30 0,351 1,6x35 0,53
1,6x25 0,394 3,8x32 0,61
1,6x35 0,46 1,8x40 0,784
1,8x32 0,641 1,8x45 0,884
1,8x40 0,783 2,0x40 0,97
1,8x45 0,883 2,0x45 1,12
2,0x40 0,99 2,2x50 1,49
2,0x45 1,11 2,5x50 1,91
2,2x50 1,49 2,5x60 2,28
2,5x50 1,92 3,0x70 3,81
2,5x60 2,29 3,0x80 4,36
3,0x70 3,82 – –
3,0x80 4,38 – –

Пример условного обозначения гвоздя с плоской головкой, с диаметром стержня 2,5 мм и длиной 50 мм: Гвоздь П 2,5х50 ГОСТ 4034-63.
То же, гвоздь с конической головкой с диаметром стержня 2,5 мм и длиной 50 мм: Гвоздь К 2,5х50 ГОСТ 4034-63.
__________________ВНЕШНИЙ ВИД

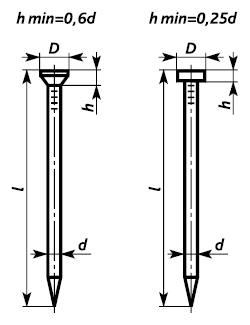

________________________ЧЕРТЕЖ
